Выбор правильного материала мишени для машины магнетронного распыления имеет решающее значение для достижения желаемых свойств и характеристик покрытия. Как поставщик машин магнетронного напыления, я своими глазами видел, как выбор целевого материала может улучшить или разрушить проект. В этом блоге я поделюсь некоторыми советами о том, как выбрать идеальный целевой материал для вашего применения.
Понимание основ магнетронного распыления
Прежде чем мы углубимся в выбор материала мишени, давайте кратко рассмотрим основы магнетронного распыления. В процессе магнетронного распыления в вакуумной камере создается высокоэнергетическая плазма. Плазма содержит ионы, которые ускоряются по направлению к материалу мишени. Когда эти ионы ударяются о мишень, они выбрасывают атомы с поверхности мишени. Эти выброшенные атомы затем проходят через вакуум и осаждаются на подложку, образуя тонкопленочное покрытие.
Свойства покрытия, такие как его состав, толщина, адгезия и твердость, определяются несколькими факторами, включая целевой материал, параметры распыления (например, мощность, давление, поток газа), а также материал подложки и ее подготовку.
Факторы, которые следует учитывать при выборе целевых материалов
1. Состав покрытия
Первый и наиболее очевидный фактор, который следует учитывать, — это желаемый состав покрытия. Вам нужно будет выбрать целевой материал, содержащий элементы, которые вы хотите нанести на подложку. Например, если вы хотите нанести покрытие из нитрида титана (TiN), вам понадобится титановая мишень и источник газообразного азота. Азот вступит в реакцию с распыленными атомами титана с образованием TiN на подложке.
Бывают также случаи, когда вы можете использовать мишени из сплава для нанесения покрытия из сплава определенного состава. Например, если вам нужно покрытие из латуни (сплав меди и цинка), вы можете использовать латунную мишень.
2. Чистота целевого материала
Чистота целевого материала может существенно повлиять на качество покрытия. Примеси в мишени могут распыляться вместе с нужными элементами и попасть в покрытие, изменяя его свойства. Для высокотехнологичных приложений, таких как производство полупроводников или оптических покрытий, обычно требуется использовать мишени высокой чистоты.
Однако для некоторых менее важных применений может быть достаточно целей с более низкой чистотой, что также может быть более экономически эффективным. Например, при нанесении декоративных покрытий мишень с несколько меньшей чистотой все равно может давать приемлемое покрытие.
3. Выход при распылении
Производительность распыления представляет собой количество атомов, вылетающих из мишени на один падающий ион. Различные материалы имеют разные коэффициенты распыления, которые зависят от таких факторов, как атомная масса, кристаллическая структура и энергия связи целевого материала.
Материалы с высоким коэффициентом распыления наносят покрытие быстрее, что может увеличить производительность процесса распыления. Например, такие металлы, как алюминий и медь, обычно имеют относительно высокий коэффициент распыления, что делает их пригодными для применений, где требуется высокоскоростное осаждение.
4. Реактивность
Некоторые мишенные материалы обладают высокой реакционной способностью по отношению к распыляющему газу или среде в вакуумной камере. Например, реактивное распыление включает использование химически активного газа (например, кислорода или азота) для реакции с распыленными атомами мишени с образованием составного покрытия.
Если вы используете реактивное распыление, вам необходимо учитывать, как целевой материал будет реагировать с химически активным газом. Реакционная способность может влиять на скорость осаждения, состав и свойства покрытия. Например, при нанесении металлооксидного покрытия реакционная способность целевого металла с кислородом будет определять оптимальные параметры процесса для получения высококачественного оксидного покрытия.
5. Стоимость
Стоимость всегда является важным фактором в любом производственном процессе. Цена целевых материалов может широко варьироваться в зависимости от типа материала, чистоты и размера. Например, драгоценные металлы, такие как золото и платина, намного дороже, чем обычные металлы, такие как алюминий или нержавеющая сталь.
Вам необходимо сбалансировать стоимость целевого материала с требованиями к характеристикам вашего покрытия. Иногда вам удастся найти более экономичный альтернативный материал, который по-прежнему сможет удовлетворить ваши основные потребности.
6. Целевая плотность и пористость
Плотность и пористость целевого материала также могут влиять на процесс распыления. Плотный целевой материал обычно будет иметь более стабильные характеристики распыления и может дать более однородное покрытие. С другой стороны, пористые мишени могут иметь проблемы с захватом газа и неравномерным распылением.
Различные типы целевых материалов и их применение
Металлы
Металлы являются наиболее часто используемыми мишенными материалами при магнетронном распылении. Они используются в широком спектре применений: от декоративных покрытий (например, металлических покрытий золотого цвета на ювелирных изделиях)Машина для вакуумного нанесения покрытия из нитрида титана и золота) до производства электронных устройств (например, алюминия в качестве проводника в интегральных схемах).
В качестве мишеней обычно используются алюминий, медь, титан, никель и серебро. Каждый металл имеет свои уникальные свойства и области применения. Например, алюминий легкий, устойчивый к коррозии и обладает хорошей электропроводностью, что делает его пригодным как для декоративных, так и для электрических целей.
Керамика
Керамические мишени используются для нанесения керамических покрытий, обладающих такими свойствами, как высокая твердость, износостойкость и химическая стабильность. Примеры материалов керамической мишени включают диоксид титана (TiO₂), карбид кремния (SiC) и оксид алюминия (Al₂O₃).
Керамические покрытия широко используются в таких областях, как режущие инструменты (покрытые TiC или TiN для повышения износостойкости), оптические компоненты (например, покрытия TiO₂ для антибликового покрытия) и медицинские имплантаты (например, покрытия из гидроксиапатита для улучшения биосовместимости).
Полупроводники
Полупроводниковые мишени, такие как кремний и германий, используются при производстве полупроводниковых приборов. Эти мишени используются для нанесения тонких полупроводниковых пленок на подложки, которые затем обрабатываются для создания транзисторов, диодов и других электронных компонентов.
Чистота и кристаллическая структура полупроводниковых мишеней особенно важны при производстве полупроводников для обеспечения надлежащей работы электронных устройств.
Принятие окончательного решения
После того, как вы учли все факторы, упомянутые выше, пришло время принять окончательное решение о целевом материале. Часто полезно провести небольшое тестирование с различными материалами мишени и параметрами распыления, чтобы увидеть, какая комбинация дает наилучшие результаты.
Вы также можете проконсультироваться с нашей командой технической поддержки. Как поставщик машин магнетронного распыления, мы обладаем богатым опытом оказания помощи клиентам в выборе правильных целевых материалов для их применений. Мы можем предоставить вам подробную информацию о характеристиках и совместимости различных мишенных материалов с нашимиОборудование для магнетронного распыления.
Если вы не уверены в выборе целевого материала или у вас есть вопросы о процессе напыления, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам на каждом этапе пути, чтобы вы получили максимальную отдачу от вашей системы магнетронного распыления.

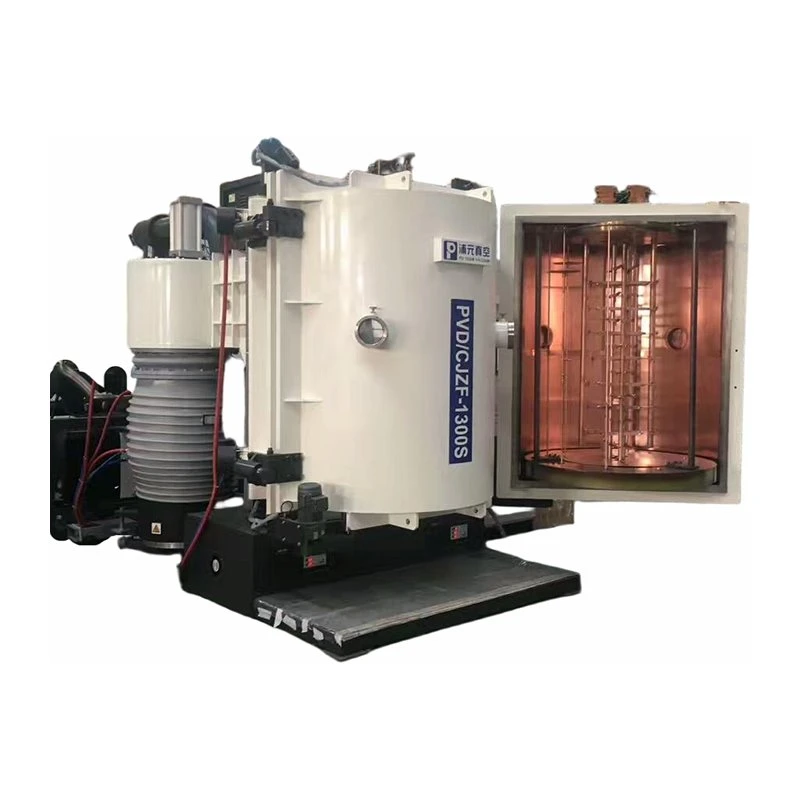

Независимо от того, работаете ли вы над исследовательским проектом, небольшим производственным предприятием или крупномасштабным производственным предприятием, выбор правильного целевого материала имеет важное значение. А если вы заинтересованы в изучении других типов машин для нанесения покрытий, вы можете посетить нашуИспарительная вакуумная лакировочная машина.
Если вы хотите приобрести машину для магнетронного распыления или вам нужна дополнительная информация о целевых материалах, свяжитесь с нами. Мы готовы подробно обсудить с вами ваши конкретные требования и помочь вам принять наилучшие решения для ваших проектов по нанесению покрытий.
Ссылки
- Хоффман, Д.В. (1997). Справочник по обработке методом физического осаждения из паровой фазы (PVD). Публикации Нойеса.
- Буншах, РФ (1982). Технологии нанесения пленок и покрытий: разработки и применение. Публикации Нойеса.
- Оринг, М. (2002). Материаловедение тонких пленок: осаждение и структура. Академическая пресса.
