Привет! Как поставщика машин для нанесения оптических покрытий, меня часто спрашивают о методах измерения показателя преломления покрытия. Это решающий аспект в мире оптических покрытий, поскольку показатель преломления влияет на то, как свет взаимодействует с поверхностью с покрытием. В этом блоге я познакомлю вас с некоторыми распространенными методами измерения.
1. Эллипсометрия
Эллипсометрия — суперпопулярный метод измерения показателя преломления оптических покрытий. Он работает путем анализа изменения состояния поляризации света, когда он отражается от поверхности с покрытием. Когда свет попадает на покрытие, его поляризация меняется в зависимости от толщины и показателя преломления покрытия.
То, как он работает, довольно круто. Вы направляете луч поляризованного света на образец под определенным углом. Затем вы измеряете изменение поляризации отраженного света. Сравнивая начальное и конечное состояния поляризации, можно рассчитать показатель преломления и толщину покрытия.
Одним из больших преимуществ эллипсометрии является ее высокая чувствительность. Он может измерять очень тонкие покрытия, вплоть до нескольких нанометров. Плюс ко всему, он неразрушающий, а значит, вам не придется повреждать покрытие во время измерения. Однако это может быть немного сложно и дорого. Вам понадобится специализированный эллипсометр, и анализ данных может быть непростым.
Если вас интересует оборудование, используемое для оптического нанесения покрытий, вы можете ознакомиться с нашимОборудование для вакуумного напыления. Он отлично подходит для создания высококачественных оптических покрытий.
2. Рефрактометрия
Рефрактометрия – еще один хорошо известный метод. Он основан на законе Снелла, который описывает, как свет искривляется при переходе из одной среды в другую. Рефрактометр измеряет угол преломления света, попадающего в покрытие из эталонной среды, обычно воздуха.
Существуют различные типы рефрактометров. Например, широко распространен рефрактометр Аббе. Вы помещаете небольшое количество материала покрытия (или образец с покрытием) на призму рефрактометра. Затем вы пропускаете через него свет и измеряете критический угол, при котором происходит полное внутреннее отражение. Под этим углом можно рассчитать показатель преломления.
Преимущество рефрактометрии в том, что она относительно проста и недорога. Вы можете приобрести базовый рефрактометр по разумной цене. Но у него есть свои ограничения. В основном подходит для сыпучих материалов или относительно толстых покрытий. Для очень тонких покрытий это может быть недостаточно точно.
3. Интерферометрия
Интерферометрия — мощный метод измерения показателя преломления оптических покрытий. Он работает путем создания интерференционной картины между двумя световыми лучами. Один луч отражается от поверхности с покрытием, а другой действует как эталон.
Когда два луча рекомбинируются, они создают интерференционную картину, которая зависит от разности оптических путей между ними. Эта оптическая разность хода связана с толщиной и показателем преломления покрытия. Анализируя интерференционную картину, можно определить показатель преломления.
Существуют различные типы интерферометров, такие как интерферометр Майкельсона и интерферометр Фабри-Перо. Интерферометрия может обеспечить очень точные измерения, особенно для тонких пленок. Он также может одновременно измерять толщину и показатель преломления. Однако для этого требуется стабильная среда, поскольку любые вибрации или изменения температуры могут повлиять на интерференционную картину.
Если вы ищете машину для создания таких покрытий, нашЭлектронно-лучевая вакуумная лакировочная машинаэто отличный вариант. Он может наносить высококачественные покрытия с точным контролем.
4. Спектрофотометрия
Спектрофотометрия включает измерение поглощения и пропускания света через образец с покрытием на разных длинах волн. Показатель преломления покрытия может влиять на то, сколько света поглощается или передается на каждой длине волны.
Вы используете спектрофотометр, чтобы пропустить свет разной длины через образец и измерить интенсивность прошедшего или отраженного света. Анализируя спектральные данные, можно рассчитать показатель преломления.
Спектрофотометрия полезна, поскольку она может предоставить информацию о дисперсии показателя преломления, то есть о том, как показатель преломления изменяется в зависимости от длины волны. Это важно для применений, где покрытие должно работать в широком диапазоне длин волн. Однако на него могут влиять такие факторы, как шероховатость поверхности и рассеяние покрытия.
5. Метод угла Брюстера.
Метод углов Брюстера основан на том факте, что когда свет падает на поверхность под определенным углом (углом Брюстера), отраженный свет полностью поляризуется в определенном направлении.
Вы можете измерить угол Брюстера для поверхности с покрытием. При этом угле тангенс угла равен показателю преломления покрытия относительно окружающей среды (обычно воздуха). Точно измерив угол Брюстера, вы можете рассчитать показатель преломления.
Этот метод относительно прост и не требует большого количества дорогостоящего оборудования. Но в основном он подходит для гладких, невпитывающих покрытий. Если покрытие обладает абсорбцией или является шероховатым, измерения могут быть неточными.

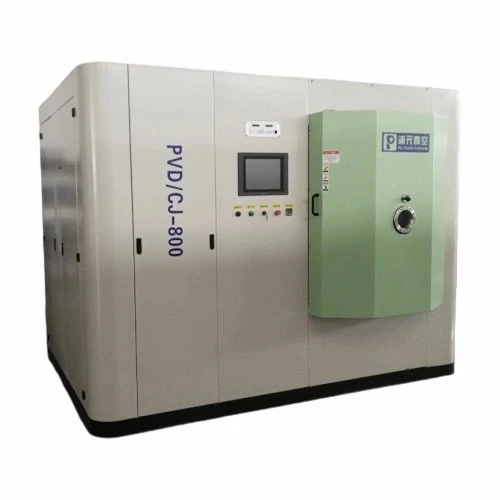

Если вам нравятся более продвинутые методы нанесения покрытий, нашиОборудование для магнетронного распыленияможет помочь вам создать высокоэффективные покрытия.
Выбор правильного метода
Итак, как же выбрать правильный метод измерения показателя преломления покрытия? Ну, это зависит от нескольких факторов.
Прежде всего, обратите внимание на толщину покрытия. Если он очень тонкий (несколько нанометров), лучшим выбором может быть эллипсометрия или интерферометрия. Если покрытие толстое, рефрактометрия может сработать.
Требуемая точность также важна. Если вам нужны очень точные измерения, лучше использовать такие методы, как интерферометрия и эллипсометрия. Но если вам просто нужна приблизительная оценка, может быть достаточно рефрактометрии или метода угла Брюстера.
Стоимость и сложность измерения также имеют значение. Если у вас ограниченный бюджет и вам не нужны высокоточные результаты, рефрактометрия или метод угла Брюстера более доступны и просты в использовании. С другой стороны, если вы можете инвестировать в современное оборудование и иметь обученный персонал, эллипсометрия или интерферометрия могут предоставить более подробную информацию.
Заключение
Измерение показателя преломления оптических покрытий имеет решающее значение для обеспечения качества и эксплуатационных характеристик покрытий. Существует несколько методов, каждый из которых имеет свои преимущества и ограничения. Как поставщик машин для нанесения оптических покрытий, мы понимаем важность этих измерений в процессе нанесения покрытия.
Если вы ищете машину для нанесения оптического покрытия или хотите узнать больше о процессе нанесения покрытия, свяжитесь с нами. Мы здесь, чтобы помочь вам выбрать правильное оборудование и понять, какие методы измерения лучше всего подходят для ваших конкретных потребностей. Независимо от того, являетесь ли вы небольшим производителем или крупным исследовательским учреждением, мы можем предоставить решения, которые вы ищете. Свяжитесь с нами для подробного обсуждения и давайте начнем прекрасное партнерство в мире оптических покрытий!
Ссылки
- Небеса, ОС (1991). Оптические свойства тонких твердых пленок. Дуврские публикации.
- Малитсон, И.Х. (1965). Межэкземплярное сравнение показателя преломления плавленого кварца. Журнал Оптического общества Америки, 55 (10), 1205–1208.
- Палик, ЭД (1998). Справочник по оптическим константам твердых тел. Академическая пресса.
